OTDR Ölçümü Ne İşe Yarar?
OTDR Tam Olarak Ne Yapar?
OTDR cihazı, fiber hattına kısa bir ışık darbesi gönderir ve bu ışığın hat boyunca yansıyan/geri saçılan kısmını ölçer. Kablo üzerindeki her ek noktası, konnektör veya hasar, farklı bir yansıma oluşturur; cihaz bu yansımaları mesafeye göre bir grafikte gösterir.
Saha Ölçümü Nasıl Yapılır?

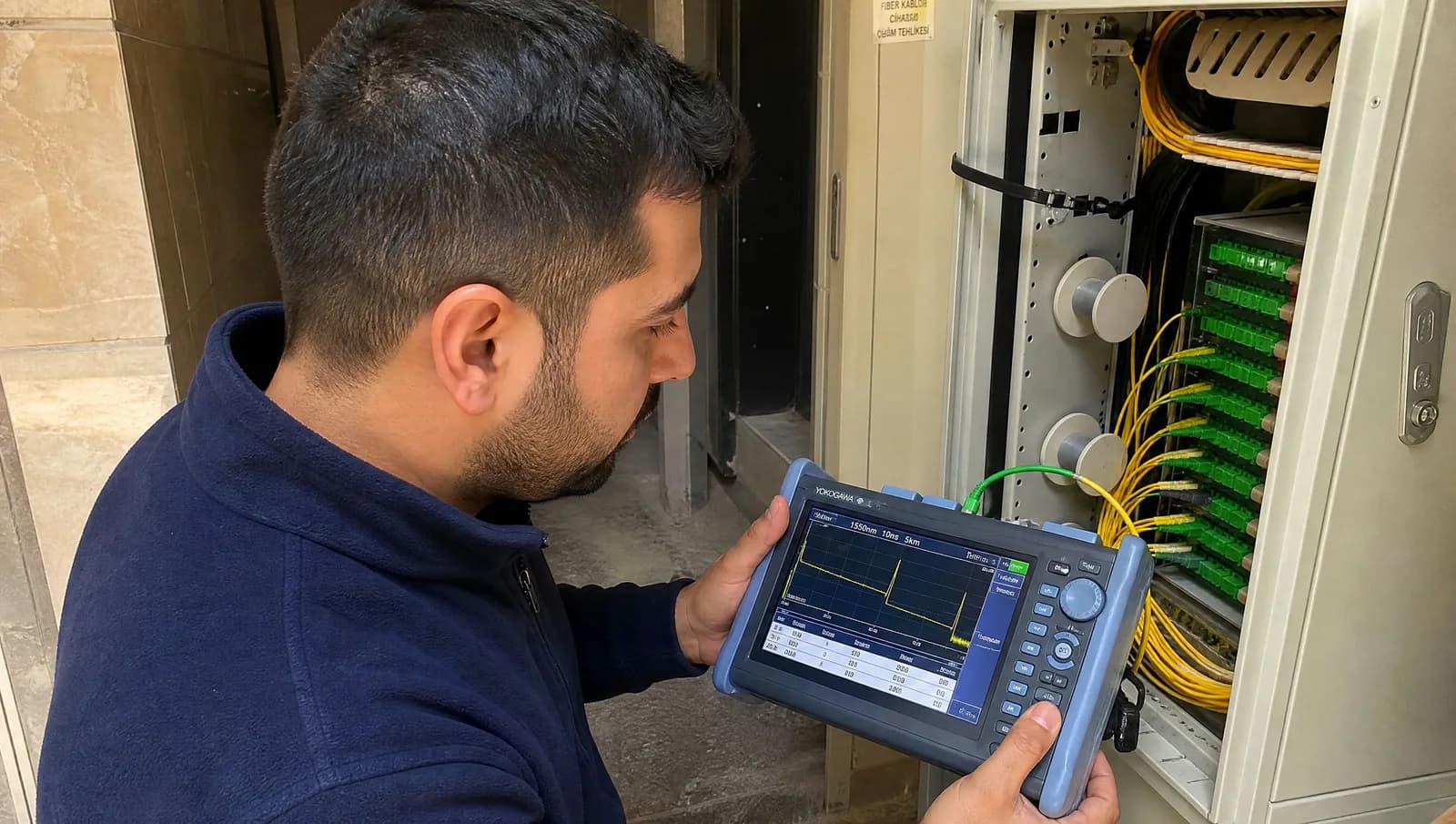

OTDR cihazı bina girişindeki ODF dolabına bağlanarak hattın tamamı tek seferde taranır.
Hangi Durumlarda Kullanılır?
Görsel kontrolle veya optik güç ölçerle net sonuç alınamayan arızalarda, yeni döşenen bir hattın teslim öncesi kalite kontrolünde ve kurumsal/site gibi kapsamlı altyapılarda periyodik bakım raporlamasında OTDR ölçümü düzenli olarak kullanılır.
Sonuç Nasıl Okunur?
Grafikteki her ani düşüş bir ek noktası, konnektör veya hasarı işaret eder; düşüşün büyüklüğü kayıp miktarını (dB), grafikteki konumu ise arızanın hattın kaçıncı metresinde olduğunu gösterir.
Neden Görsel Kontrolden Daha Güvenilir?
Kablonun dış yüzeyinde görünür bir hasar olmasa bile iç damarlarda mikro kırık veya aşırı bükülme kaynaklı sinyal kaybı olabilir; OTDR bu tür gözle görülemeyen sorunları da metre hassasiyetinde tespit eder.
Sorununuz mu var?
Benzer bir durum yaşıyorsanız, bizimle doğrudan iletişime geçebilirsiniz.
